Mint a kovácsolt gömbszelepek vezető szállítója, első kézből szemtanúja voltam, hogy a szelep -szárú anya kialakítása hogyan befolyásolhatja ezen alapvető alkatrészek működését. Ebben a blogbejegyzésben belemerülem a szelep szárának kialakításának különféle aspektusaiba, és feltárom, hogyan befolyásolják a kovácsolt gömbszelepek teljesítményét, megbízhatóságát és hatékonyságát.
A szelep szárának szerepének megértése
Mielőtt megvitatnánk a formatervezés hatását, először értjük meg a szelep szárának szerepét egy kovácsolt gömbszelepben. A szelep szárának anya egy kritikus komponens, amely a szelep szárának forgási mozgását lineáris mozgássá alakítja, lehetővé téve a szelepcsatlakozást a szeleptestben felfelé és lefelé. Ez a mozgás szabályozza a folyadék áramlását a szelepen, szabályozva a szelep nyílását és bezárását.
Anyagválasztás
A szelep szárának kialakításának egyik legfontosabb tényezője az anyagválasztás. A szelepszárnyához használt anyagnak képesnek kell lennie arra, hogy ellenálljon a magas nyomásnak, hőmérsékletnek és korrozív környezetnek, amelyet általában ipari alkalmazásokban tapasztaltak meg. A szelepszárnyak általános anyagai közé tartozik a sárgaréz, a bronz, a rozsdamentes acél és az ötvözött acélok.
- Sárgaréz és bronz:Ezek az anyagok kiváló korrózióállóságukról és alacsony súrlódási tulajdonságaikról ismertek, amelyek alkalmassá teszik azokat olyan alkalmazásokra, ahol zökkenőmentes működésre és hosszú élettartamra van szükség. Előfordulhat azonban, hogy nem alkalmasak nagynyomású vagy magas hőmérsékletű alkalmazásokra.
- Rozsdamentes acél:A rozsdamentes acél népszerű választás a szelepszárnyakhoz, annak nagy szilárdsága, korrózióállósága és tartóssága miatt. Ez képes ellenállni a hőmérsékletek és nyomás széles skálájának, így különféle ipari alkalmazásokhoz alkalmas.
- Ötvözött acélok:Az ötvözött acélokat gyakran használják nagynyomású és magas hőmérsékletű alkalmazásokban, ahol az erő és a keménység kritikus. Kiváló teljesítményt nyújtanak más anyagokhoz képest, de lehetnek drágábbak, és több karbantartást igényelnek.
Száltervezés
A szelep szárának száltervezése szintén döntő szerepet játszik teljesítményében. A szálakat gondosan kell megtervezni a sima és hatékony működés biztosítása érdekében, valamint az idő múlásával történő kopás megelőzése érdekében. Számos típusú szálterv létezik, amelyeket általában használnak a szelepszárnyakban, beleértve:
- Acme szálak:Az ACME szálak nagy hatékonyságuk és alacsony súrlódási tulajdonságaik miatt népszerű választás a szelep szárukhoz. Úgy tervezték, hogy sima és pontos lineáris mozgást biztosítsanak, és megfelelővé tegyék azokat az alkalmazásokhoz, ahol pontos vezérlés szükséges.
- Négyzet alakú szálak:A négyzet alakú szálak hasonlóak az ACME szálakhoz, de téglalap alakúak. Nagyobb hatékonyságot és jobb terheléshordozó kapacitást kínálnak, mint az ACME szálak, de lehet, hogy nehezebb gyártani.
- Buttress szálak:A Butress szálakat úgy tervezték, hogy ellenálljanak a magas tengelyirányú terheléseknek egy irányban. Általában alkalmazzák azokat az alkalmazásokban, ahol a szelepszárnyát jelentős tolóerőknek vetik alá, például nagy ipari szelepekben.
Kenés
A megfelelő kenés elengedhetetlen a szelep szárának sima működéséhez és hosszú élettartamához. A kenés segít csökkenteni a súrlódást és a szálak közötti kopást, megakadályozva a károsodást és biztosítva a megbízható teljesítményt. Számos típusú kenőanyag áll rendelkezésre a szelepszárnyakhoz, beleértve:
- Zsír:A zsír népszerű választás a szelep szárának anya kenésére, mivel magas viszkozitása és a szálakhoz való ragaszkodás képessége miatt. Hosszú távú kenést és védelmet biztosít a korrózió és a kopás ellen.
- Olaj:Az olaj egy másik lehetőség a szelep szárának kenésére, különösen azokban az alkalmazásokban, ahol nagysebességű működésre van szükség. Alacsonyabb súrlódást és jobb hőeloszlást kínál, mint a zsír, de gyakoribb újbóli alkalmazást igényelhet.
- Száraz kenőanyagok:A száraz kenőanyagokat, például a grafitot vagy a molibdén -diszulfidot gyakran alkalmazzák olyan alkalmazásokban, ahol a kenést kemény környezetben kell fenntartani. Kiváló kenést és védelmet nyújtanak a kopás és a korrózió ellen, még folyékony kenőanyagok hiányában is.
Hatás a szelep működésére
A szelep szárának kialakítása jelentős hatással lehet a kovácsolt gömbszelep működésére. Íme néhány olyan kulcsfontosságú módszer, amellyel a szelep szárának kialakítása befolyásolja a szelep teljesítményét:
- Áramlásvezérlés:A szelep szárának sima és pontos működése elengedhetetlen a pontos áramlásszabályozáshoz. Egy jól megtervezett szelep szár anyja biztosítja, hogy a szelepcsatlakozó simán felfelé és lefelé mozogjon, lehetővé téve a folyadék áramlásának pontos szabályozását a szelepen.
- Lezárási teljesítmény:A szelep szárának anyja szintén szerepet játszik a szelep tömítésében. A megfelelően megtervezett szelepszárnya segít abban, hogy a szelepcsatlakozó helyesen üljön, megakadályozva a szivárgást és biztosítva a szoros tömítést.
- Tartósság és megbízhatóság:Az anyag- és a szálak kialakításának megválasztása befolyásolhatja a szelep -szár anyájának tartósságát és megbízhatóságát. A megfelelő anyagból és egy jól megtervezett szálból készült kiváló minőségű szelep szár anya hosszabb ideig tart, és kevesebb karbantartást igényel, csökkentve az állásidőt és a költségeket.
- Hatékonyság:A szelepszárnya hatékonysága szintén befolyásolhatja a szelep általános hatékonyságát. A jól megtervezett szelep szár anyájának alacsony súrlódási tulajdonságai kevesebb energiát igényelnek, ami alacsonyabb energiafogyasztást és költségmegtakarítást eredményez.
Kapcsolódó termékek

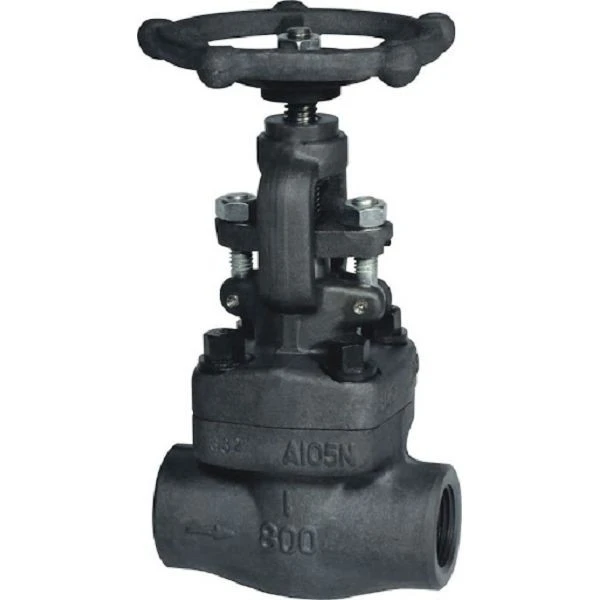

A kovácsolt gömbszelepek mellett számos más kovácsolt szelepet is kínálunk, beleértveKovácsolt Y-szűkítő,Kovácsolt kapuszelep, ésKovácsolt acélgömbszelep- Ezeket a szelepeket úgy tervezték, hogy megfeleljenek a legmagasabb minőségi és teljesítményű előírásoknak, és különféle ipari alkalmazásokhoz alkalmasak.
Vegye fel velünk a kapcsolatot a beszerzés céljából
Ha érdekli, hogy többet megtudjon a kovácsolt gömbszelepeinkről vagy bármely más termékünkről, kérjük, ne habozzon kapcsolatba lépni velünk. Szakértői csoportunk rendelkezésre áll, hogy válaszoljon a kérdéseire, és megadja Önnek a szükséges információkat a megalapozott döntés meghozatalához. Bízunk benne, hogy együtt dolgozhatunk veled a szelep igényeinek kielégítésére.
Referenciák
- Valve kézikönyv, 4. kiadás, Robert W. Daugherty
- ASME B16.34 - Szelepek - karimás, menetes és hegesztés vége
- API 602 - Kompakt acélkapu szelepek kőolaj- és földgázipar számára
